Descrizione
MOD.FTCKBB/7/16-7/8 Broadband
FM Circular
Polarization Antenna Antena de FM
Banda Ancha
Polarizacion Circular
Questa antenna costruita completamente in acciaio aisi 304, ofre la possibiltà di usare la polarizzazione verticale e orizzontale allo stesso tempo per una migliore copertura nelle aree urbane. Per facilitare e diminuire il costo di trasporto è smontabile, facile da rimontare e pronta da installare. Le parti isolanti sono in teflon ed i connettori di uscita sono: 7/16 o LC per una potenza massima di 2 Kw, 7/8 per la versione 5 Kw. Sono state apportate migliorie per quanto riguarda la attenuazione di adattamento (RETURN LOSS ed SWR). Due parametri importanti per il perfetto adattamento di impedenza e maggior trasferimento di potenza.
This antenna constructed completely of stainless steel aisi 304, offers the possibility of simultaneously utilizing vertical and horizontal polarization for better coverage especially in urban areas. In order to facilitate and decrease shipping costs this model is simple to break down and reassemble when ready to be installed. It is insulated with teflon, has a 7/16 or LC connector and maximum input of 2 kW, for 5 Kw version has 7/8 conector. They have been brought improvements as far as the attenuation of adaptation (RETURN LOSS and SWR). Two important parameters for the perfect adaptation of stiffness and greater transfer of power
Esta antena fabricada completamente de acero inoxidable aisi 304 le ofrece la posibilidad de usar la polarización vertical y horizontal al mismo tiempo para mejor alcance, especialmente en zonas urbanas. Para facilitar y desminuir los costos de transportación este modelo es fácil de desarmar y volver a montar tan pronto que la quiera instalar. Está aislada con teflon, tiene un conector de 7/16 o LC y una entrada máxima de 2 kW, por la potencia de 5Kw pico pico conector 7/8. SE CONSECA DE NO SUPERAR 1700W CON EL CONECTOR 7/16 Y 3000-3500W CON EL CONECTOR 7/8. TECHNICAL SPECIFICATIONS: DESMONTABLE VERSION LOW COST DELIVERY | ELECTRICAL DATA: | MECHANICAL DATA: | | Antenna Type : FTCKBB/7/16-7/8 Circular polarization Broad Band DOUBLE DIPOLE | Max wind velocity : 220 km /h) | | Frequency Range : 87.5 - 108 Mhz | Wind load : 31,10Kg. 160 Km hora | | Bandwidth : 20 Mhz | Wind surface : 0.19 m/2 (Side) - 0.13 m2 (Front) | | Impedance : 50 Ohms | Materials : Stainless steel aisi 304 | | Power Rating : 1Kw- 2Kw- 5Kw | Mounting : whith standard clamp top - tower 50-110 mm. | | VSWR : < 1.4- < 1 | Weigth : 13 kg. | | Polarization : vertical and orizontal | Dimensions : 1600x1140x1140 mm. | | Gain : - 1,5(referred to half-wave dipole) | | | H Plane :omnidirectional + - 1,5 dB | | | V Plane :omnidirectional + - 3 dB | | | Front-To- Back ratio : 3 dB | | | Lightening protection : all parts grounded | | | Connector : N-7/16-LC-7/8 | |

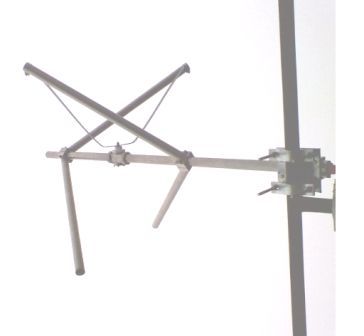

Foto particolari della circolare doppio dipolo con riflettore ad assetto variabile, come si può ben vedere i dipoli a V si possono posizionare variando i gradi di inclinizazione degli stessi, trovando la circolarità perfetta sia sul piano verticale che orizzontale. L'antenna è stata progettata per funzionare in larga banda con i dipoli a 90 gradi ed in banda stretta con i dipoli 22 gradi come le grandi sorelle americane. Un prodotto di nuova generazione sempre modulare come la linea antenne Falcotel. DIAGRAMMA ORIZONTALE per la doppia V senza riflettore  PER QUESTO PRODOTTO CONTATTARCI ALLA SEGUENTE EMAIL.
salesfalcotel @ falcotel.net SEDE OPERATIVA VIA ACQUEDOTTO,57/A 44100 FERRARA ITALY Tel. & Fax. +39532720067-+39532728098 "SKYPE FALCOTEL" CREATED BY FALCOTEL FRANCOLINO FERRARA ITALY
